Bayangkan sebuah excavator sedang bekerja di proyek pertambangan pada shift malam. Tiba-tiba, lengan alat berat bergerak lambat lalu berhenti total. Bukan karena pompa rusak atau mesin mati, melainkan karena semprotan oli halus dari sebuah konektor kecil. Dalam waktu kurang dari satu jam, operasional terhenti, target produksi meleset, dan biaya perbaikan membengkak. Penyebab utamanya? Kegagalan pada fitting hidrolik yang tidak sesuai spesifikasi.
Kasus di atas bukan sekadar cerita fiksi. Di industri alat berat dan manufaktur, komponen konektor sering kali dianggap remeh. Padahal, fitting hidrolik memegang peranan vital dalam menjaga integritas sistem tekanan tinggi. Artikel ini akan mengupas tuntas fungsi, jenis, material, serta perawatan fitting agar Anda menghindari downtime yang tidak perlu.
Apa Itu Fitting Hidrolik dan Mengapa Fungsinya Kritikal?
Secara sederhana, fitting hidrolik adalah komponen konektor yang berfungsi menghubungkan selang dan pipa hidrolik dengan komponen lain seperti pompa, silinder, valve, atau tangki oli. Fungsi utamanya bukan hanya menyambungkan, tetapi memastikan aliran fluida hidrolik tertutup rapat tanpa kebocoran di bawah tekanan ekstrem.
Sistem hidrolik modern bekerja pada tekanan yang sangat tinggi, sering kali mencapai 3.000 hingga 5.000 PSI. Pada kondisi ini, getaran mesin dan perubahan suhu yang drastis terjadi terus-menerus. Fitting hidrolik yang berkualitas buruk atau salah instalasi akan gagal menahan tekanan tersebut. Akibatnya, kebocoran oli tidak hanya mengotori lingkungan kerja, tetapi juga menurunkan efisiensi sistem dan berpotensi menyebabkan kebakaran jika oli menyemprot pada bagian mesin yang panas.
Mengenal Jenis-Jenis Fitting Hidrolik dan Kegunaannya
Tidak semua fitting memiliki bentuk ulir yang sama. Menggunakan jenis yang salah adalah penyebab utama kebocoran. Berikut jenis fitting hidrolik yang paling umum digunakan di industri:

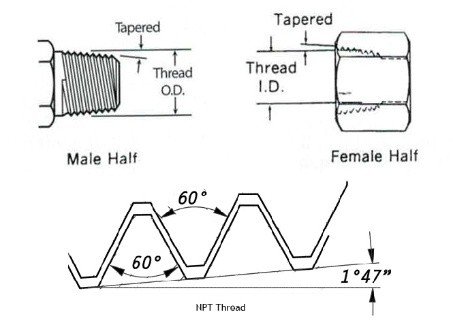

1. NPT (National Pipe Tapered)
NPT memiliki ulir yang meruncing (tapered). Segel terjadi karena deformasi ulir saat dikencangkan. Jenis ini umum ditemukan pada sistem hidrolik lama atau komponen pompa. Kelemahannya, NPT kurang tahan terhadap getaran tinggi dibandingkan jenis flare, sehingga sering memerlukan sealant tambahan.
Seperti BSPT, ulirnya meruncing, tetapi sudut ulirnya 60 derajat, sedangkan BSPT memiliki sudut 55 derajat. Perbedaan kecil ini berarti NPT dan BSPT tidak dapat saling menggantikan, meskipun terlihat serupa.

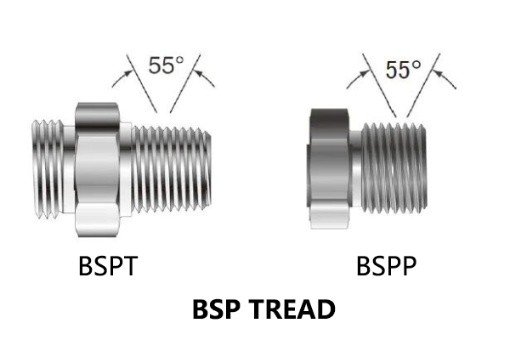

2. BSP (British Standard Pipe)
Standar ini dominan di Eropa dan Asia. Terdapat dua varian: BSPP (parallel) yang menggunakan bonding washer untuk sealing, dan BSPT (tapered) yang mirip NPT. Kesalahan membedakan BSP dan NPT sering terjadi karena kemiripan visual, padahal sudut ulirnya berbeda (55 derajat vs 60 derajat).
2.1 BSPP (British Standard Parallel Pipe)
BSPP adalah singkatan dari British Standard Pipe Parallel (Standar Pipa Paralel Inggris). Ulir BSPP mempertahankan diameter yang sama di seluruh bagiannya. Karena itu, sambungan BSPP membutuhkan cincin segel yang terikat untuk memastikan segel kedap bocor.
2.2 BSPT (British Standard Pipe Thread)
BSPT adalah singkatan dari British Standard Pipe Tapered (Ulir Pipa Standar Inggris). Jenis ulir ini menyempit ke arah ujung, membentuk segel mekanis saat dikencangkan. Hal ini memungkinkan komponen jantan dan betina dari ulir tersebut untuk saling terpasang karena adaptor meregangkan komponen yang dipasanginya dengan cukup kuat untuk menahan tekanan.
3. UNF (Unified National Fine)
Fitting ulir UNF (Unified National Fine) adalah jenis konektor hidrolik dengan ulir lurus halus yang dirancang untuk presisi tinggi, tahan getaran, dan mencegah kebocoran pada komponen kritis, dengan sudut ulir 60 derajat. Spesifikasi UNF (misalnya 1/2″-16 UNF) merujuk pada diameter nominal dan jumlah ulir per inci.
Berikut beberapa contoh fitting hydraulic dengan ulir UNF yang sering kita temukan dalam aplikasi hydraulic system

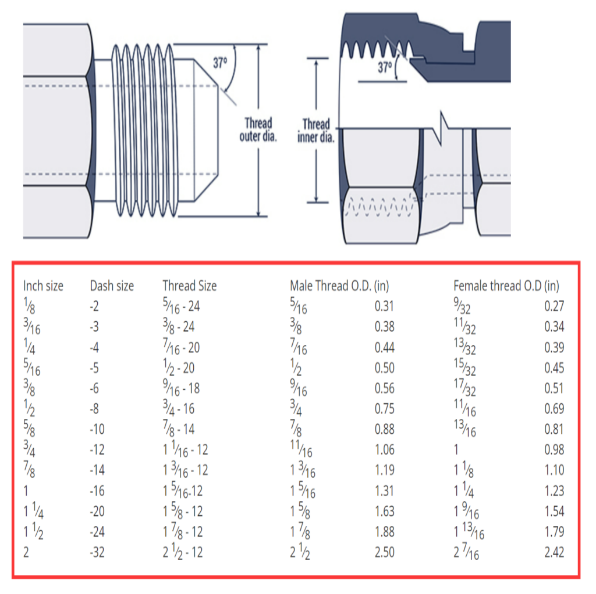

3.1 JIC (Joint Industry Council)/ JIC 37° Flare (SAE J514)
Fitting jenis ini menggunakan standar ulir UNF dengan sudut flare 37 derajat. “37°” menunjukkan bahwa sudut permukaan penyegelan fitting adalah 37 derajat. Segel terjadi pada permukaan flare logam ke logam. JIC sangat populer di industri alat berat Amerika karena kemampuannya menahan getaran dengan baik. Namun, instalasi memerlukan torsi yang tepat agar tidak retak.

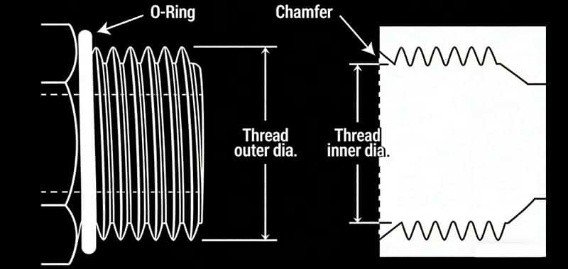

3.2 SAE (O-Ring Boss), SAE J1926
SAE J1926 adalah standar sambungan cepat hidrolik yang dikembangkan oleh Society of Automotive Engineers (SAE), yang dirancang khusus untuk sistem hidrolik bertekanan tinggi pada mesin konstruksi, peralatan pertanian, dan aplikasi lainnya. Standar ini menggunakan ulir 1-1/4″-12 UNF-2A (tipe SAE J1926-1) dan dapat beroperasi pada tekanan maksimum 35 MPa.
Fitting ini menggunakan O-ring karet untuk menciptakan segel statis. Jenis seperti SAE O-Ring Boss sangat efektif mencegah kebocoran karena karet mengisi celah mikroskopis pada ulir. ORS sangat direkomendasikan untuk aplikasi yang menuntut kebocoran nol pada tekanan tinggi.

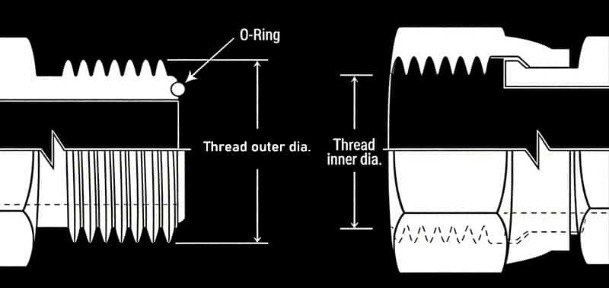

3.3 ORFS (SAE J1453)
Sambungan ujung pipa dengan segel muka O-ring banyak digunakan. Karena kinerja penyegelannya yang sangat baik, metode sambungan ini semakin umum digunakan. Ulir pada badan fitting adalah ulir lurus UN/UNF, yang memberikan gaya pengencangan; alur dibuat pada permukaan ujung untuk menampung O-ring, dan penyegelan dicapai melalui kompresi antara O-ring dan permukaan ujung lainnya. Sambungan ini dirancang untuk penggunaan bebas kebocoran hingga 6000 PSI.
Material Fitting Hidrolik dan Dampaknya Terhadap Tekanan Kerja
Pemilihan material fitting hidrolik sama pentingnya dengan pemilihan jenis ulir. Material menentukan seberapa besar tekanan yang bisa ditahan dan bagaimana reaksi fitting terhadap lingkungan kerja.
- Kuningan (Brass): Biasanya digunakan untuk aplikasi tekanan rendah hingga menengah. Kuningan tahan terhadap korosi air dan bahan kimia tertentu, sehingga cocok untuk sistem hidrolik ringan atau instrumen pengukuran. Namun, jangan gunakan kuningan untuk sistem alat berat bertekanan tinggi karena risiko pecah.
- Baja Karbon (Carbon Steel): Ini adalah standar industri untuk alat berat. Baja karbon menawarkan kekuatan tarik tinggi untuk menahan tekanan ekstrem. Biasanya dilapisi seng (zinc plating) untuk mencegah karat. Material ini wajib digunakan untuk sistem hidrolik utama pada excavator atau mesin press.
- Stainless Steel: Pilihan terbaik untuk lingkungan korosif seperti industri makanan, kimia, atau offshore (laut). Stainless steel mempertahankan integritas struktural meskipun terpapar air asin atau bahan kimia keras, meskipun harganya lebih mahal.
Memaksa fitting hidrolik berbahan kuningan pada sistem bertekanan 3.000 PSI adalah kesalahan fatal yang dapat berujung pada kecelakaan kerja. Selalu cocokkan rating tekanan material dengan spesifikasi pompa hidrolik Anda.
Tips Praktis Mendeteksi Kebocoran dan Kapan Harus Mengganti
Kebocoran hidrolik tidak selalu berupa genangan oli di lantai. Sering kali, kebocoran terjadi sebagai semprotan halus (pinhole leak) yang berbahaya karena bisa menembus kulit. Lakukan inspeksi rutin dengan langkah berikut:
- Pemeriksaan Visual: Cari tanda-tanda oli basah di sekitar leher fitting. Bersihkan area tersebut, lalu nyalakan mesin untuk melihat sumber asli kebocoran.
- Cek Kekencangan: Getaran mesin dapat melonggarkan mur fitting seiring waktu. Gunakan kunci torsi untuk memastikan kekencangan sesuai standar pabrikan. Jangan mengencangkan berlebihan (over-torque) karena bisa merusak ulir.
- Perhatikan Deformasi: Jika Anda melihat fitting retak, ulir aus, atau adanya karat mendalam, segera ganti. Jangan mencoba memperbaiki fitting yang sudah deformasi.
Kapan harus mengganti fitting hidrolik? Ganti segera jika Anda menemukan kebocoran yang tidak bisa dihentikan dengan pengencangan ulang, adanya retak mikro pada logam, atau saat Anda melakukan overhaul besar pada sistem hidrolik. Menggunakan fitting bekas pakai berisiko tinggi karena segel logam mungkin sudah tidak rata.
Investasi Keamanan Operasional Melalui Komponen Berkualitas
Banyak operator terjebak pada mindset menghemat biaya dengan membeli fitting hidrolik murah tanpa merek. Padahal, harga komponen ini sangat kecil dibandingkan biaya downtime satu jam saja. Fitting berkualitas menjamin presisi ulir, material yang teruji, dan ketahanan terhadap fatigue (kelelahan logam).
Keamanan operasional pabrik atau proyek alat berat bergantung pada keandalan setiap titik koneksi dalam sistem hidrolik. Kebocoran kecil adalah indikator masalah besar yang sedang berkembang. Dengan memahami jenis, material, dan perawatan yang tepat, Anda memperpanjang umur mesin dan melindungi tim kerja dari potensi bahaya.
Konsultasikan Kebutuhan Sistem Hidrolik Anda
Memilih komponen hidrolik tidak boleh dilakukan secara asal. Kesalahan spesifikasi dapat berakibat fatal pada kinerja mesin dan keselamatan kerja. Jika Anda ragu mengenai jenis ulir atau material yang cocok untuk aplikasi Anda, jangan mengambil risiko.
Technical dan engineer kami siap membantu Anda mengidentifikasi spesifikasi fitting hidrolik yang tepat untuk mesin Anda. Kami menyediakan katalog lengkap dengan sertifikasi kualitas yang terjamin. Konsultasikan Spesifikasi Fitting Anda Sekarang untuk memastikan sistem hidrolik Anda berjalan tanpa hambatan.
